Un plan 3D de salle de bain sur petite surface ne sert pas à décorer un écran : il sert à valider des cotes avant de commander quoi que ce soit. Sur une pièce de moins de 5 m², un écart de 5 cm entre le receveur de douche et le meuble vasque peut rendre l’ouverture d’une porte impossible.
La modélisation tridimensionnelle permet de repérer ces conflits dimensionnels avant la phase chantier, et de travailler la perception visuelle d’espace autant que l’implantation technique.
A lire aussi : Sol PVC rouleau pas cher pour studio étudiant : pratique, économique, esthétique
Dégagements normatifs et zone de retournement sur petit plan 3D
Toute modélisation 3D d’une salle de bain compacte doit démarrer par le calage des zones de circulation, pas par le choix du carrelage. Les configurateurs récents intègrent des alertes automatiques lorsqu’un équipement empiète sur la zone libre de 120 cm recommandée devant chaque appareil sanitaire. Pour un plan accessible en fauteuil, cette zone passe à 150 cm.
Nous observons que la plupart des utilisateurs placent d’abord la douche, puis tentent de caser le reste autour. L’approche inverse fonctionne mieux : positionner d’abord le cercle de retournement (au moins 80 cm de diamètre, même sans obligation réglementaire immédiate), puis implanter les appareils en périphérie.
A lire aussi : Kazaplan pour appartement : optimiser chaque mètre carré en 3D
Ce réflexe modifie radicalement les arbitrages. Sur un plan rectangulaire étroit, il pousse à aligner douche et vasque sur la même longueur plutôt qu’en face-à-face, libérant un couloir central continu. Le logiciel 3D rend cette contrainte visible en surbrillance, ce qu’un plan 2D coté ne fait jamais.
Logiciels de plan 3D pour salle de bain : ce qui compte sur petite surface
Tous les planificateurs 3D ne se valent pas quand la pièce fait moins de 5 m². Nous recommandons de vérifier deux fonctions avant de commencer la moindre modélisation.
- Le contrôle automatique des dégagements : un espace de 20 à 25 cm entre chaque appareil et le mur est le minimum ergonomique. Le logiciel doit signaler les conflits, pas simplement permettre de superposer deux objets.
- La vue caméra à hauteur d’yeux : la vue plongeante en plan ne renseigne pas sur la perception de volume. La navigation caméra à hauteur réelle montre si la pièce paraît écrasée ou dégagée une fois les équipements en place.
Un planificateur qui coche ces critères évite les allers-retours coûteux entre le dessin sur écran et la réalité du chantier.
Perception visuelle d’espace dans un plan 3D de petite salle de bain
Le gain de mètres carrés visuels ne vient pas d’une astuce unique. Il résulte de la combinaison de plusieurs décisions, toutes vérifiables dans la maquette 3D avant travaux.
Continuité sol-mur et format de carrelage

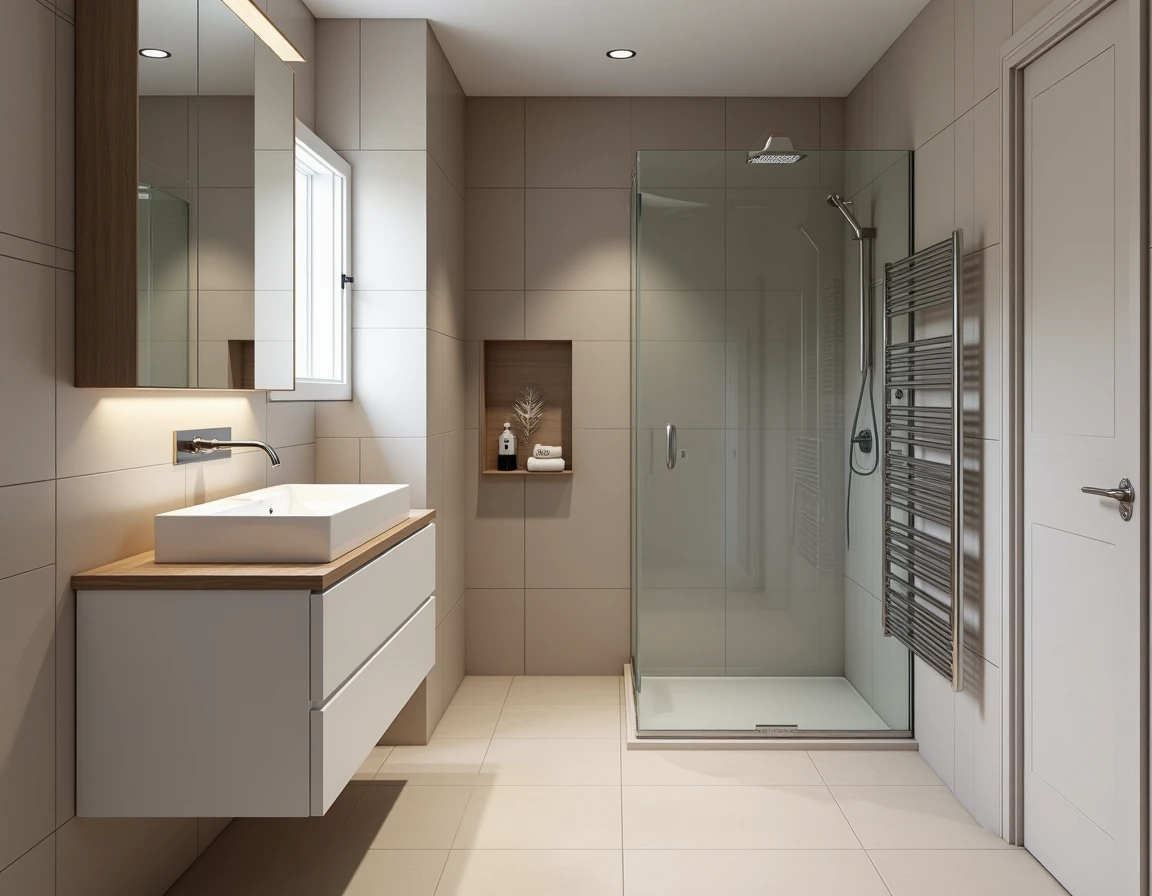

Appliquer le même revêtement au sol et sur le tablier de douche supprime une ligne de rupture visuelle. Dans le configurateur, basculer entre un carrelage petit format et un grand format sur la même implantation montre immédiatement l’effet sur le volume perçu. Les grands formats réduisent le nombre de joints et élargissent la lecture de la pièce.
Hauteur du meuble vasque suspendu
Un meuble suspendu libère le sol sur toute sa profondeur. En 3D, on peut tester différentes hauteurs de fixation pour trouver le point où la ligne de fuite horizontale allonge la pièce sans créer un effet flottant inconfortable.
Paroi vitrée contre rideau de douche
Sur le plan 3D, remplacer un rideau opaque par une paroi en verre transparent transforme la lecture de l’espace. La douche n’est plus un bloc fermé mais une extension visible de la pièce. C’est le levier visuel le plus puissant sur une surface inférieure à 4 m².
Erreurs fréquentes sur les plans 3D de salle de bain compacte
Le plan 3D donne une fausse assurance quand on ne vérifie pas certains points hors champ du logiciel.
L’encombrement réel des portes est le premier piège. Une porte battante de 70 cm nécessite un débattement que beaucoup de configurateurs ne simulent pas dynamiquement. Sur petite surface, la porte coulissante à galandage ou la porte pivotante sont souvent les seules solutions viables, mais elles imposent un mur porteur ou une cloison suffisamment épaisse.
Le deuxième piège concerne l’évacuation. Les logiciels grand public ne montrent pas le passage des canalisations. Déplacer une douche de 40 cm sur le plan 3D peut impliquer une surélévation de receveur pour respecter la pente d’écoulement, ce qui modifie la hauteur sous plafond perçue et le seuil d’entrée.
Le troisième piège est l’éclairage. Un plan 3D sans simulation d’éclairage ne renseigne pas sur le volume perçu. Une petite salle de bain avec un seul plafonnier central paraîtra toujours plus exiguë que la même pièce avec un éclairage périmétrique en appliques ou en bandeau LED derrière un miroir.
Ordre de travail pour exploiter un plan 3D de salle de bain efficacement
Nous recommandons une séquence précise pour éviter de modéliser dans le vide.
- Relever les cotes réelles au laser, y compris les décalages de mur (faux aplombs fréquents dans les logements anciens) et la position exacte des arrivées d’eau et évacuations.
- Caler les zones de dégagement normatif sur le plan vierge avant toute insertion de mobilier.
- Implanter les appareils sanitaires en commençant par le plus contraint (souvent la douche, liée à l’évacuation au sol).
- Tester au moins trois variantes de matériaux en vue caméra à hauteur d’yeux pour comparer l’effet visuel sur le volume.
Cette méthode transforme le plan 3D en véritable outil de décision, pas en simple rendu décoratif.
La salle de bain compacte n’a pas besoin de plus de surface. Elle a besoin d’un plan où chaque centimètre a été arbitré en 3D, avec les bonnes contraintes activées et une lecture réaliste du volume depuis l’intérieur de la pièce.
